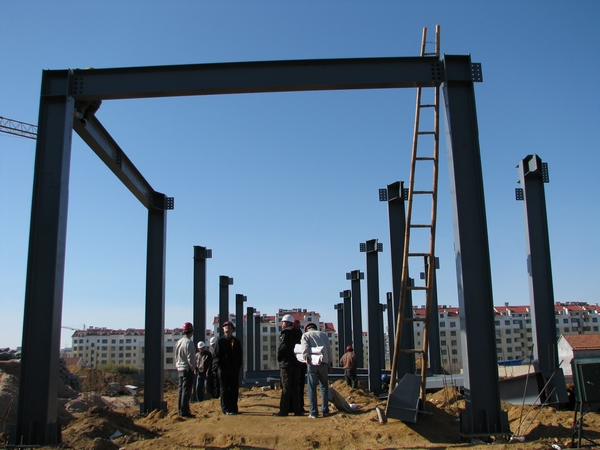

3.6 钢柱安装
3.6.1 钢柱的种类：单层、多层钢柱；有长、短钢柱；断面形式分有：口、工、O、Ⅱ、Ⅲ形。
3.6.2 吊点选择　吊点的位置应根据钢柱形状、端面、长度、起重性能等情况确定。
1 一般钢柱弹性和刚性都很好，吊点采用一点正吊，吊耳放在柱顶处，柱身垂直、易于对线校正。通过柱重心位置，受起重机臂杆长度限制，吊点也可放在柱长1/3处，吊点斜吊，由于钢柱倾斜，对线校正较难。
2 对细长钢柱，为防止钢柱变形，可采用二点或三点
3 如果不采用焊接吊耳，直接在钢柱本身用钢丝绳绑扎时要注意两点。其一：钢柱（口、工型）四角做包角（用半圆钢管内夹角钢∟）以防止钢丝绳刻断；其二：在绑扎点处，为防止工字型钢柱，局部受挤压破坏，可加一加强肋板，吊装格构柱，绑扎点处加支撑杆。
3.6.3 起吊方法　对重型工业厂房大型钢柱又重又长，根据起重机配备和现场条件确定，可单机、二机、三机吊装。
1 旋转法：钢柱运到现场，起重机边起钩边回转使柱子绕柱脚旋转而将钢柱吊起，见《手册》P909页图9－60所示。
2 滑行法：单机或双机抬吊钢柱起重机只起钩，使钢柱脚滑行而将钢柱吊起的方法，为减少钢柱脚与地面的摩阻力，需在柱脚下铺设滑行道。见《手册》P909页图9－61所示。
3 递送法：双机或三机抬吊，为减少钢柱脚与地面的摩阻力，其中一台为副机吊点选在钢柱下面，起吊柱时配合主机起钩，随着主机的起吊，副机要行走或回转，在递 送过程中，副机承担了一部分荷重，将钢柱脚递送到基础上面，副机摘钩，卸去荷载，此刻主机满载，将柱就位见《手册》P909页图9－62所示。
4 双机或多机抬吊注意事项：
1） 尽量选用同类型起重机。
2） 根据起重机能力，对起吊点进行荷载分配。
3） 各起重机的荷载不易超过其相应起重能力的80%。
4）多机抬吊，在操作过程中，要互相配合，动作协调,采用铁扁担起吊，尽量使铁扁担保持平衡，倾斜角度小，以防一台起重机失重而使另一台起重机超载，造成安全事故。
5） 信号指挥，分指挥必须听从总指挥。
3.6.4 轻钢结构钢柱安装
1 轻钢结构一般指门式刚架柱居多，由于这种柱都是变截面的，柱根小，柱顶大，头重脚轻，重心是偏心的，安装固定后，为防止倾倒必要时加临时支撑。
2 柱脚的锚栓应采用可靠方法定位，如见《手册》P933页图9－89所示。除测量直角边长外，还应测量对角线长度，在混凝土灌注前和灌注后钢结构安装前，均应对锚栓位置，确保基础的平面尺寸和标高符合设计尺寸要求。
3 标高调整，纵横十字线、垂直度及安装方法，参照一般钢柱安装工艺。
4 门式刚架轻型房屋钢结构的安装允许偏差，可按国家标准《钢结构工程施工质量验收规范》GB50205—2001的有关规定执行。
3.6.5 钢柱校正　包括柱基标高调整，对准纵横十字线，柱身垂偏。
1 单层结构钢柱校正
1）柱基标高调整。根据钢柱实际长度，柱底平整度，钢牛腿顶部距柱底部距离，重点要保证钢牛腿顶部标高值，来决定基础标高的调整系数。
具 体做法有：首层柱安装时，可在柱子底板下的地脚螺栓上加一个调整螺母，螺母上表面的标高调整到与柱底板标高齐平，放上柱子后，利用底版下的螺母控制柱子的 标高，精度可达±1mm以内。柱子底版下预留的空隙，可以用无收缩砂浆以捻浆法填实。使用这种方法时，对地脚螺栓的强度和刚度应进行计算。
2）纵横十字线：钢柱底部制作时，在柱底板侧面，用钢冲打出互相垂直的四个面，每个面一个点，用三个点与基础面十字线对准即可，争取达到点线重合，如有偏差可借线。
　　对线方法；起重机不脱钩的情况下，将三面线对准缓慢降落至标高位置。为防止预埋螺栓与柱底版螺孔有偏差，设计时考虑偏差数值，适当将螺孔加大，上压盖板焊接解决。
3） 柱身垂偏校正：采用缆绳校正方法，用两台呈90o的经纬仪找垂直，在校正过程中不断调整柱底版下螺母，直至校正完毕，将柱底版上面的2个螺母拧上，缆绳松 开不受力，柱身呈自由状态，再用经纬仪复核，如有偏差，调整下螺母，无误，将上螺母拧紧。地脚螺栓的紧固力一般有设计规定，地脚螺栓紧固力见表１。地脚螺 栓螺母一般可用双螺母，也可在螺母拧紧后，将螺母与螺杆焊实。
表１ 地脚螺栓紧固力　　　
地脚螺栓直径（mm） 紧固轴力（KN）
30 60
36 90
42 150
48 160
56 240
64 300
2 高层及超高层钢结构钢柱校正：主要是控制钢柱的水平标高，十字轴线位置和垂直度。测量是安装的关键工序。
（1）柱基标高的调整，首层柱垂偏校正，与单层钢结构钢柱校正方法相同。不同点是高层及超高层钢结构，地下室部分钢都是劲性钢柱，钢柱的周围都布满了钢筋，调整标高，对线找垂直，都要适当地将钢筋梳理开，才能进行工作。
（２） 顶标高调整和其他节框架钢柱标高控制可以用两种方法：一是按相对标高安装，另一种按设计标高安装，通常按相对标高安装。钢柱吊装就位后，用大六角高强度螺 栓固定连接，即上下耳板，不加紧，通过起重机起吊，撬棍微调柱间间隙。量取上下柱顶预先标定标高值，符合要求后打入钢锲、点焊限制钢柱下落，考虑到焊缝收 缩及压缩变形，标高偏差调整至5mm以内。柱子安装后在柱顶安置水平仪，测相对标高，取得合理值为零点，以零点为标准进行换算各柱顶线，安装中以线控制， 将标高测量结果与下节柱顶预检长度对比进行综合处理。超过5mm对柱顶标高作调整，调整方法是采用填塞一定厚度的低碳钢钢板。
（3）第二节柱纵横十字线校正。为上下柱不出现错口，尽量做到上下柱十字线重合，如有偏差，在柱柱的连接耳板的不同侧面夹入垫板（垫板厚度0.5－1.0mm）拧紧大六角螺栓，钢柱的十字线偏差每次调整3mm以内，若偏差过大分2～3次调整。
注意：每一节柱子的定位轴线决不允许使用下一节柱子的定位轴线，应从地面控制轴线引到高空，以保证每节柱子安装正确无误，避免产生过大的积累偏差。
（4）第二节钢柱垂偏校正：钢柱校正重点对钢柱有关尺寸预检，影响垂直因素的预先控制。可采取预留偏差值等方法。标准柱的垂直校正可采用三台经纬仪对钢柱及钢梁安装跟踪观测。钢柱垂直度校正可分两步。
A 第一步，采用无缆风校正，在钢柱偏斜方向的一侧打入钢锲或顶升千斤顶，见《手册》P912页图9－64所示。在保证单节柱垂直度不超过的前提下，将柱顶轴线偏移控制到零，最后拧紧临时连接耳板的大六角高强度螺栓至额定扭距值。
注意：将临时连接耳板的螺栓孔应比螺栓直径大4.0mm，利用螺栓孔扩大足够的余量调节钢柱制造误差－1～＋5mm。
B 第二步将标准框架体的梁安装上，先安上层梁，再安中、下层梁，安梁过程会对柱垂直度有影响，可采用钢丝绳缆索（只适宜向跨内柱）、千斤顶、钢锲和手拉葫芦 进行，如见《手册》P913页图9－65所示。其他框架柱依标准框架体向四周发展，其做法与上同。焊缝的横向收缩值可参见《手册》P913页表9－59所 示。　
3 单层、多层钢柱外形尺寸的允许偏差可参见《手册》P313页表4－179表4－180所示。
3.7 钢屋架的安装
3.7.1 钢屋架的侧向刚度较差，安装前需要加固。单机吊（一点或２～３～４点加铁扁担办法）常加固下弦。双机抬吊应加固上弦。
3.7.2 屋架的绑扎点，必须绑扎在屋架节点上，以防构件在吊点处产生弯曲变形。
3.7.3 第一榀屋架起吊就位后，应在屋架两侧设缆风固定。如果端部有挡风柱校正后可与挡风柱固定。第二榀屋架起吊就位后，每坡用一个屋架调整器，进行屋架垂直度校 正，固定两端支座处，螺栓固定或焊接　→　安装垂直支撑　→ 水平支撑　→　检查无误，成为样板间，以次类推。
3.7.4 为减少高空作业，提高生产效率，可在地面上将天窗架预先拼装在屋架上，并将吊索两面绑扎，把天窗架夹在中间，以保证整体安装的稳定，见《手册》P914页图9－66、9－67所示。
3.7.5 钢屋架垂直度校正方法：在屋架下弦一侧拉一根通长钢丝，同时在屋架上弦中心线反出一个同等距离的标尺，用线锤校正，也可用一台经纬仪，放在柱顶一侧，与轴 线平移a距离，在对面柱子上同样有一距离为a的点，从屋架中线处用标尺挑出a距离，三点在一条线上，即可使屋架垂直，见《手册》P914页图9－67所 示。将线锤和通长钢丝换成经纬仪即可。
